干式启动用电抗器

  一、用途

  交流异步电动机在额定电压下起动时,初始起动电流是很大的,往往超过额定电流的许多倍(一般是5--7倍)为了减少起动电流,不使对电网造成影响,通常用降低电样的方法来起动交流异步电动机,常用的降压方法是采用电抗器或自藕变压器,交流电动机的启动过程很短(一般数秒钟至二分钟),起动后就将降压起动用的电抗器或自藕变压器切除。该产品是根据高压异步电动机的启动特性设计的,一般匹配电动机功率220--4800KV.

  二、结构特点

  1.QKSG、QKSC型干式铁芯启动电抗器的铁芯采用优质冷轧硅钢片,芯柱经过多个气隙分成均匀小段,气隙采用环氧板作为隔绝,并采用高温高强粘贴剂,以保证气隙在电抗器运行时不发生变化。

  2.铁芯端面采用优质硅钢片端面胶,使硅钢片牢固地结合在一起,大大减小了运行中的噪音,并具有较好的防腐蚀性。

  3.线圈绕包式结构,线圈主绝缘采用玻璃纤维浸渍环氧树脂,热烘固化后在真空下浸以耐高温绝缘漆,该线圈不但绝缘性能好,而且机械强度高,能耐受电机启动时的大电流冲击和冷热冲击而不开裂。

  三、使用环境

  1.海拔高度不超过1000米。

  2.运行环境温度为25度--+45度。

  3.安装于户内无剧烈震动,无任何有害气体或粉尘的场合,无易燃物品。

  4.当启动时间满2分钟(一次或数次之和),应冷却6小时可再次起动。

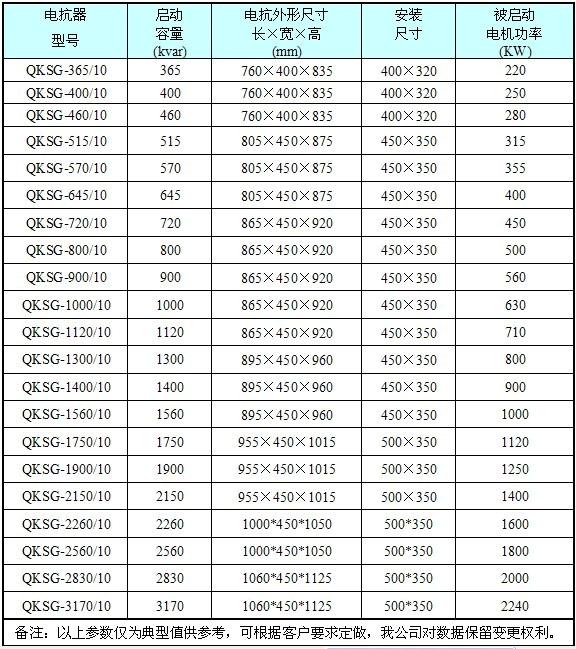

  四、性能参数

  1.干式起动电抗器比传统油浸电抗器、空心电抗器体积要小,具有重量轻、占空间小,结构简单安装方便等特点。

  2.耐温等级达到H级或F级,正常运行时,干式铁芯起动电抗器的铁芯温升不大于85K,线圈温升不大于95K.

  3.干式铁芯起动电抗器损耗低于油浸电抗器的损耗。

  4.干式铁芯起动电抗器的噪声不大于国家标准。
